陶瓷覆銅板

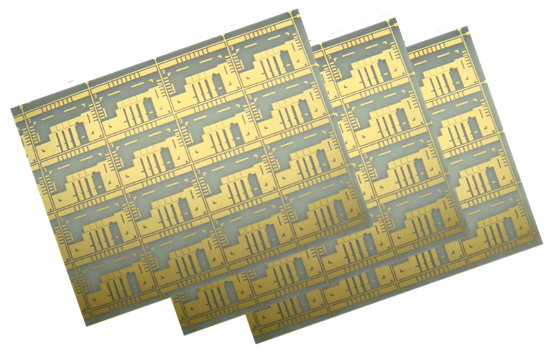

| 產品簡介： | 陶瓷覆銅板是指在陶瓷基板（氧化鋁或氮化鋁）上采用高溫工藝鍵合銅箔的復合材料，后續加工過程中采用化學蝕刻、激光切割外形、打孔、化學電鍍等工藝加工而成需要的電路板材料。 |
- 咨詢熱線：徐經理18912870068
產品詳細描述
|
產品名稱: |
陶瓷覆銅板 |
|
材料材質: |
一般采用黃銅板/磷銅板/鈹銅板/紅銅板/紫銅板/白洋銅板等銅材 |
|
材料厚度(公制): |
通常國內的陶瓷覆銅板材料一般采用0.63和1.0mm的陶瓷覆銅板，銅皮的厚度一般為0.03mm和0.3mm兩種。 |
|
產品用途: |
陶瓷覆銅板主要應用于大功率LED芯片的Chip封裝或小功率多芯片集成工藝的COB模塊封裝。 |
|
產品特點: |
各種復雜外形陶瓷覆銅板加工無毛剌，可以實現各種花紋和圖案；腐蝕銅板的平整度可以達到0.02mm，可根據客戶的不同用途需求來進行表面的噴油、著色、電鍍更各種后處理工藝。 |
|
產品價格: |
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。 |
|
蝕刻加工能力: |
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布等先進的自動化設備生產，每天生產高達1000平方米以上，公司每月可生產腐蝕產品10萬以上標準張，是國內綜合實力雄厚的陶瓷覆銅板蝕刻廠家。針對小批量多樣化的銅腐蝕產品，我司可以以半自動化的方式生產，節省相關作業成本，大限度為客戶節省成本是我們的目標，實現客我雙贏！ |
|
樣品提供: |
由于打樣數量較多，基于成本的壓力，本公司所有的陶瓷覆銅板蝕刻產品都采用付費打樣，樣品費用可以在后續的批量中返還給客戶，樣品交期我司一般控制在3天內，加急24小時出樣。 |
|
批量生產時間: |
根據不同的產品和不同的精度要求，陶瓷覆銅板蝕刻訂單正常一星期內出貨，也可分批次提前出貨，如果客戶特急請在下產品訂單時告知我司業務，公司內部計劃和生產協調處理，不額外增加費用。 |
|
產品檢測及售后: |
二次元、影像儀精密檢測，24小時服務. |
|
陶瓷覆銅板蝕刻加工的特點 |
|
|
一、化學腐蝕低開模費用，覆銅板蝕刻菲林兩個小時內可以繪出，菲林成本低、制作效率高。 |
|
|
二、化學方式能實現銅產品半刻和貼膜蝕刻，添加公司LOGO或腐蝕的數字編號，品牌化生產。 |
|
|
三、腐蝕工藝可以保證陶瓷覆銅板高精度可達+/-0.01mm，可滿足不同精度的客戶需求。 |
|
|
四、化學工藝生產的陶瓷覆銅板產品沒有毛刺，壓點和油污，產品不變形，不改變材料性質 |
|
|
陶瓷覆銅板蝕刻廠家選擇方案推薦 |
|
|
一、詳細了解陶瓷覆銅板蝕刻廠家的公司信息，包括注冊資金、注冊地址、經營范圍、環保批文等信息，尤其是注冊資金和環保批文，一般的小公司的注冊資金比較少，環保批文可能沒有拿到，因為蝕刻是高污染行業，沒有系統的污水處理設施是無法拿到政府批文的。請嚴謹選擇此類廠家交易。 |
|
|
二、看覆銅板蝕刻廠家的公司網站，主要看生產設備和產品展示，設備是生產出高精度產品的有力保障，產品展示是又好的又有效的實物營銷。 |
|
|
三、簽訂正規的覆銅板樣品或批量訂單價格合同，正規的廠家有嚴格的訂單評審程序。 |
|
網絡交易，誠信為王！
陶瓷覆銅板是指在陶瓷基板（氧化鋁或氮化鋁）上采用高溫工藝鍵合銅箔的復合材料，后續加工過程中采用化學蝕刻、激光切割外形、打孔、化學電鍍等工藝加工而成需要的電路板材料。
隨著大功率LED的日益普及，大功率LED的散熱問題成了LED產品性能的瓶頸，大功率LED陶瓷覆銅板（DBC)的高熱導率以及其低熱膨脹系數與半導體芯片熱膨脹系數相近的特性，使其成為大功率LED封裝的選擇。近年來以陶瓷覆銅散熱基板（DBC）材料的COB設計整合多晶封裝與系統線路也投入實際商業應用中。

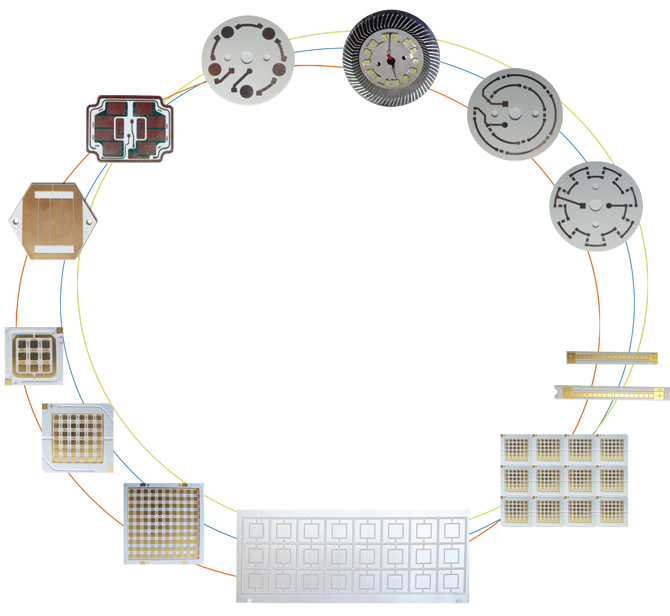

陶瓷覆銅板的產品應用：1、單顆封裝，模組封裝；2、大功率LED陶瓷覆銅散熱基板主要應用于大功率LED芯片的Chip封裝或小功率多芯片集成工藝的COB模塊封裝。
陶瓷覆銅板的產品優越性： 1、高導熱性及低膨脹系數。較低的熱阻，可以提高半導體芯片的工作效率和使用壽命。2、優異的耐冷熱循環性能和機械強度。3、較強的電流導通能力。4、耐化學腐蝕和機械磨損。5、良好的平整度和表面光潔度。6、低翹曲度。7、高溫環境下穩定性好。8、抗熱震強度高。9、絕緣耐壓高，保證人身設備的防護能力。10、材料本身不含鉛，可通過RoHS審查。
本公司亦能承制用戶特殊要求的規格，公司擁有先進的高溫鍵合、激光切割和化學蝕刻等精密生產設備，精良的工藝，完備檢測設備，嚴格的質量控制，生產的陶瓷覆銅板的銅圖形線條寬度小的為(1.2±0.2)mm,銅圖形線間的距離小的達(0.7±0.2)mm，而銅圖形線與陶瓷板邊緣的小的間距為0.5mm。
卓力達是陶瓷覆銅板加工的高新技術企業，是精密腐蝕行業的前驅者，是國內綜合實力雄厚的銅化學腐蝕工廠，公司在2002年初就建立了銅腐蝕生產線，在日本引進了多條先進自動化的銅腐蝕設備，是國內較早成立銅腐蝕部門的廠家，銅腐蝕生產線組裝完成后迅速投入生產，當年就順利完成銅腐蝕產品8噸，目前已經成長為國內綜合實力和技術實力強大的陶瓷覆銅板蝕刻廠家。卓力達靠近機場和沿海高速，地理位置和交通設施及其便利，物流和快遞可達任何城市，卓力達依托發達的物流系統和采購信息系統優勢，服務所有的銅腐蝕加工客戶，如果您想找陶瓷覆銅板蝕刻廠家，請聯系卓力達，公司全體員工將竭誠為您服務。
以下是我司關于通用蝕刻板材料、工藝、樣品和批量交期、品質保證能力的一個簡單介紹：
1.我司以穩定的，高品質的原材料進貨渠道（日本進口，國內著名企業上海實達），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機和法國進口玻璃曝光機）來保證產品品質。
2.針對蝕刻樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時出樣。
3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和10多年的蝕刻技術經驗以及專業的團隊來保證準時的交貨期限。
4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達國內任何順豐可以到達的城市，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司陶瓷覆銅板產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
6.卓力達是精密蝕刻行業的前驅者和行業規范的制定者，是國內綜合實力雄厚的陶瓷覆銅板廠家，是PCMI行業協會會員，自建大型污水處理站，是南通市為數不多的允許排污的企業。擁有多條進口銅板蝕刻加工生產線，已經和多家500強企業合作，免費提供陶瓷覆銅板工藝解決方案以及蝕刻行業資訊。
