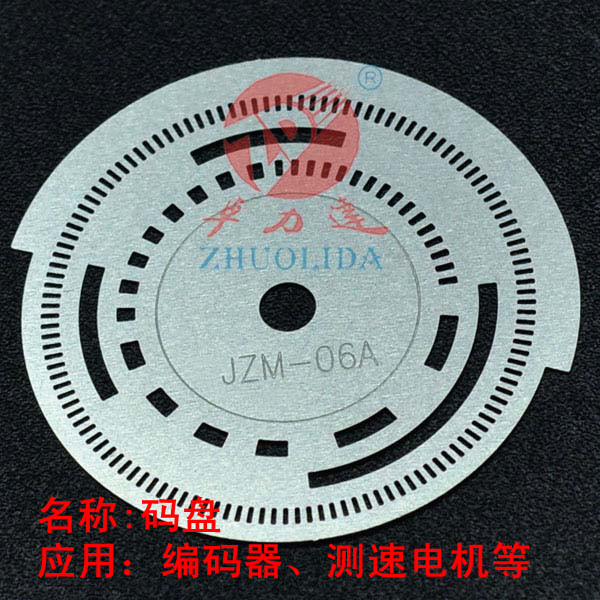

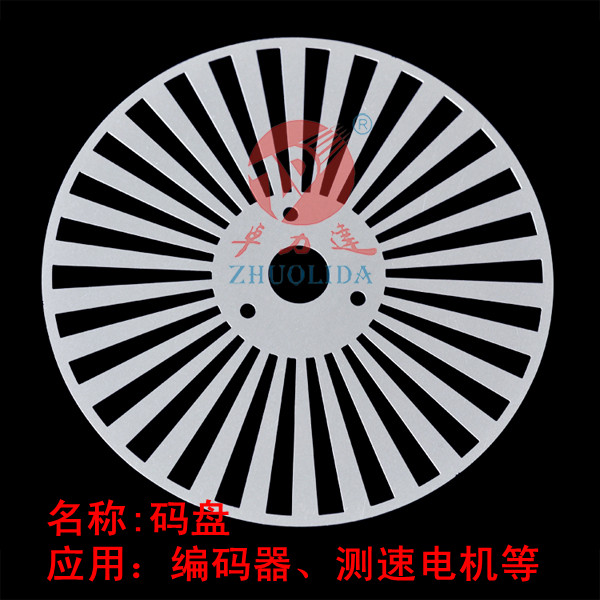

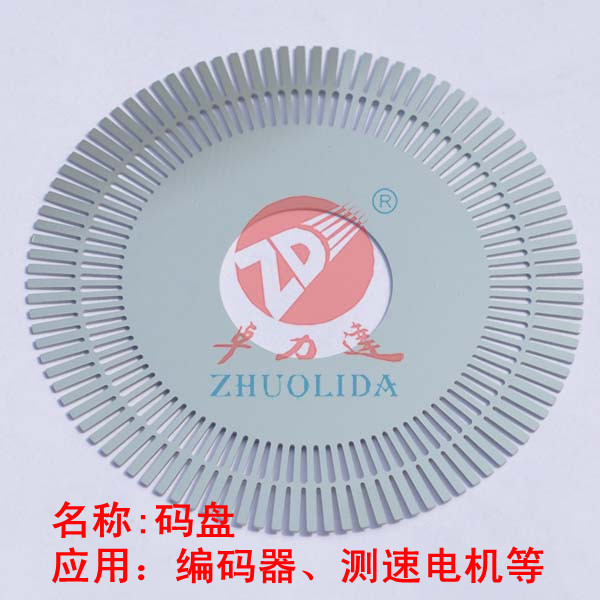

編碼器碼盤
| 產品簡介： | 編碼器碼盤廣泛應用于編碼器，具有分辨能力強、測量精度高和工作可靠等優點，是測量軸轉角位置的一種常用的位移傳感器。 |
- 咨詢熱線：徐經理18912870068
產品詳細描述
|
產品名稱: |
|
|
蝕刻網材料材質: |
編碼器碼盤一般采用SUS304不銹鋼材料蝕刻而成 |
|
材料厚度(公制): |
通常國內的蝕刻編碼器碼盤材料一般采用0.1mm/0.12mm/0.15mm/0.2mm/0.25mm/0.3mm/0.4mm/0.5mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0mm/1.5mm/2mm等厚度的不銹鋼材料。 |
|
蝕刻網產品用途: |
編碼器碼盤廣泛應用于編碼器，具有分辨能力強、測量精度高和工作可靠等優點，是測量軸轉角位置的一種常用的位移傳感器，也可以測量直線位移。 |
|
蝕刻網產品特點: |
蝕刻編碼器碼盤的平整度可以達到0.02mm，沒有任何的毛刺和油污，碼道均勻，小碼道可以做到0.06mm，高精度可以達到+/-0.01mm。 |
|
蝕刻網產品價格: |
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。 |
|
蝕刻網加工能力: |
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布油墨，可大批量生產各種編碼器碼盤產品，每天生產蝕刻產品高達1000平方米，每月公司可生產不銹鋼編碼器碼盤產品10萬標準張，是國內較大的編碼器碼盤供應商。 |
|
蝕刻網樣品提供: |
本公司所有的蝕刻編碼器碼盤產品都采用付費打樣，樣品費用可以在后續的批量中返還給客戶，樣品交期我司一般控制在3天內，加急24小時出樣。 |
|
蝕刻網批量生產時間: |
正常一星期內出貨，也可分批次提前出貨，如果客戶特急請在下蝕刻編碼器碼盤訂單時告知我司業務，公司內部協調處理，不增加費用。 |
|
檢測及售后問題: |
二次元、影像儀精密檢測，24小時服務 |
|
一、低開模費，蝕刻菲林兩個小時內可以繪出，任意外形的模具更改，降低設計開發成本 |
|
|
二、能實現編碼器碼盤的精確化蝕刻，添加公司LOGO或碼盤編號，品牌化精確化生產 |
|
|
三、蝕刻工藝可以保證編碼器碼盤較高的精密度，高精度可達+/-0.01mm，可滿足不同精度編碼器的裝配和生產，提高編碼器整體產品的質量和精度。 |
|
|
四、任何復雜外形的編碼器產品，同樣可以批量化保質保量生產，蝕刻單價不受影響 |
|
|
五、化學蝕刻工藝生產的不銹鋼編碼器產品沒有毛刺，壓點，產品不變形，不改變材料性質 |
|
|
六、0.03mm-2.0mm厚薄蝕刻材料都可以一樣加工，滿足不同精度的生產要求，客戶可根據自己的實際使用需求而任意選擇蝕刻編碼器碼盤材料的厚度。 |
|
|
七、幾乎所有的金屬材料都能制作編碼器碼盤，對各種碼盤碼道的設計沒有任何限制 |
|
|
八、化學蝕刻工藝可以生產出傳統沖壓或是鈑金工藝所達不到的精度編碼器碼盤產品 |
|
.jpg)
編碼器碼盤的應用：光電編碼器是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用多的傳感器， 光電編碼器是由碼盤（光柵盤）和光電檢測裝置組成。碼盤（光柵盤）是在特定直徑的圓板上，等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理是通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90º的兩路脈沖信號。
編碼器碼盤的材料有玻璃、金屬、菲林：玻璃碼盤是在玻璃鍍鉻面上腐蝕出明暗碼道，其熱穩定性好，精度高，易碎，成本高；金屬碼盤直接以通和不通刻線，不易碎，但由于金屬不易腐蝕，易形變，精度就有限制，其熱穩定性就要比玻璃的差一個數量級；塑料碼盤是經濟型的，其成本低，不易碎和變形，但精度、熱穩定性、壽命均要差一些。
特性
● 物料: 不銹鋼, 厚度0.10 mm 或 0.18 mm
● 外徑: 10~100mm
● 高性價比
● 解析度: 32 CPR ~ 1024 CPR (28mm 外徑)
卓力達是編碼器碼盤加工的高新技術企業，本文重點研究蝕刻不銹鋼編碼器碼盤，蝕刻編碼器碼盤主要針對的是金屬材料，通常是不銹鋼304的材料用的比較多，蝕刻編碼器碼盤的小碼道（也指縫寬）可以達到0.06mm，高精度可達+/-0.01mm,可以大批量穩定化的生產。蝕刻不銹鋼編碼器碼盤的精度較高，成本相對于玻璃碼盤要低很多，是很多編碼器生產廠家的選擇，不銹鋼編碼器碼盤蝕刻要要注意以下參數問題：一般情況下，需要加工的碼盤的碼道寬度一般要是使用的材料厚度的1.5倍之間，低1.2倍。如厚度大于碼盤縫寬的時候，就不適用蝕刻工藝來加工了。因為，此時由于化學蝕刻的藥劑的擴張性無法滿足蝕刻量。卓力達是編碼器碼盤的高新企業，是國內綜合實力雄厚的不銹鋼編碼器碼盤加工工廠，卓力達總公司地處深圳市寶安區福永新和華發工業區內，靠近機場和沿海高速，地理位置和交通設施及其便利，物流和快遞可達任何城市，卓力達選擇在深圳機場附近開設編碼器碼盤蝕刻廠就是希望依托深圳發達的物流系統和采購信息系統優勢，服務編碼器生產廠家，如果您想找編碼器碼盤廠家，請您聯系我們卓力達，公司全體員工將竭誠為您服務。
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的編碼器碼盤原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機）來保證產品品質。
2.蝕刻網樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時內出樣。
3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和先進的生產設備（卷對卷曝光機和進口蝕刻機）來保證準時的交貨期限。ISO系統化管理，保證品質和交期。
4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達國內任何工業城市，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司編碼器碼盤提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
6.卓力達是精密蝕刻行業的領頭者和蝕刻行業標注的制定者，是國內綜合實力雄厚編碼器碼盤的蝕刻廠家，是PCMI協會會員，自建大型污水處理站，是南通市為數不多的允許排污的企業。擁有多條進口不銹鋼編碼器碼盤蝕刻加工生產線，已經和多家世界500強企業合作，是日本松下電器指定編碼器碼盤戰略供應商，免費提供編碼器碼盤蝕刻工藝解決方案以及蝕刻行業資訊。
