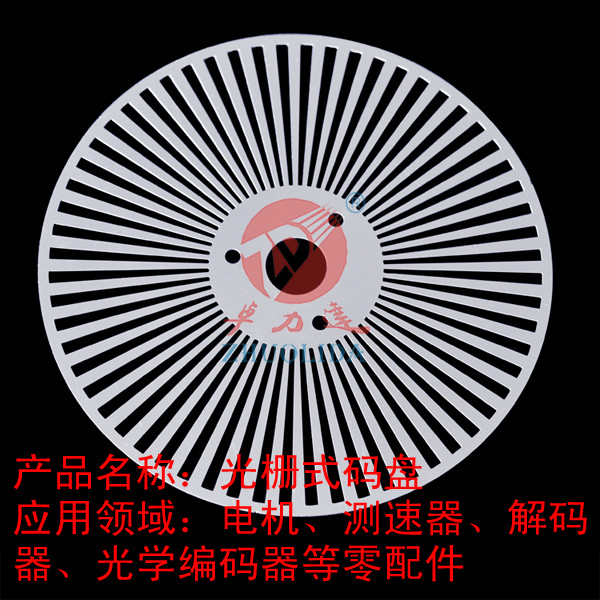

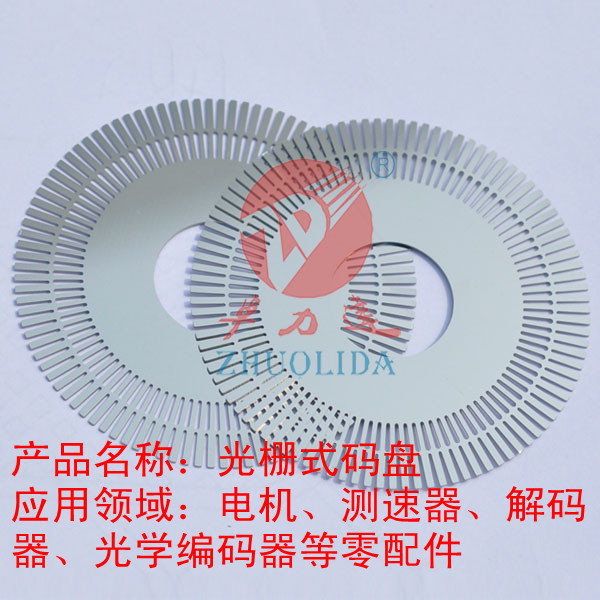

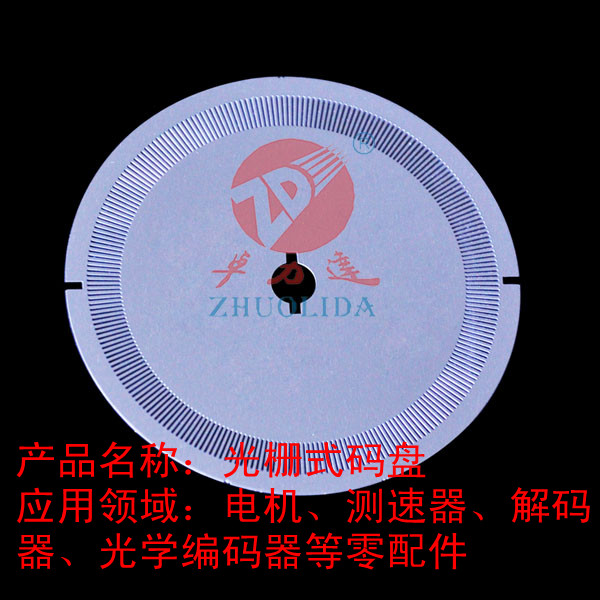

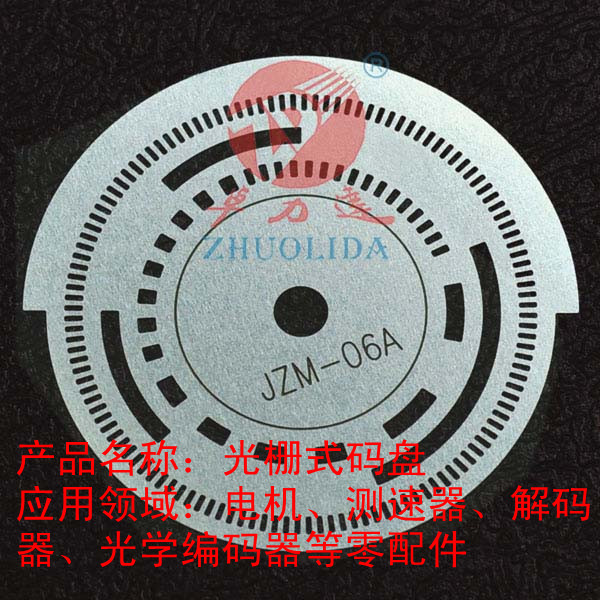

光柵式碼盤
| 產品簡介： | 光柵式碼盤可用于電機、編碼器、解碼器、測速器等零配件 |
- 咨詢熱線：施洪廣 18932202211
產品詳細描述
|
產品名稱:
|
|
|
材料材質:
|
SUS304進口或國產不銹鋼材料
|
|
材料厚度(公制):
|
通常采用不銹鋼0.1mm/0.15mm/0.2mm/0.25mm/0.3mm
|
|
產品用途:
|
不銹鋼光柵式碼盤廣泛應用于各類光學儀器和高檔廣告燈箱，光柵是結合數碼科技與傳統印刷的技術，能在特制的膠片上顯現不同的特殊效果。 |
|
產品特點:
|
蝕刻不銹鋼光柵式碼盤的平整度可以達到0.02mm，沒有任何的毛刺和油污，縫寬均勻，小的縫寬可以做到0.06mm，高精度可以達到+/-0.01mm。 |
|
產品價格:
|
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。 |
|
蝕刻加工能力:
|
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布油墨，可大批量生產各種編碼器碼盤和不銹鋼光柵產品，每天生產蝕刻產品高達1000平方米，每月我司可生產不銹鋼光柵碼盤類產品10萬標準張，是國內較大的光柵式碼盤供應商。 |
|
樣品提供:
|
本公司所有的蝕刻不銹鋼光柵式碼盤產品都采用付費打樣，樣品費用可以在后續的批量中返還給客戶，樣品交期我司一般控制在3天內，24小時出樣。 |
|
批量生產時間:
|
正常一星期內出貨，也可分批次提前出貨，如果客戶特急請在下蝕刻不銹鋼光柵式碼盤訂單時告知我司業務，公司內部協調處理，不增加費用 |
|
產品檢測及售后:
|
二次元、影像儀精密檢測，24小時服務
|
|
光柵式碼盤產品蝕刻特點
|
|
|
一、低開模費，任意外形的模具更改，降低設計開發成本
|
|
|
二、能實現金屬的半刻，添加LOGO，品牌化生產
|
|
|
三、較高的精密度，可達+/-0.01mm，小縫寬可以達到0.1mm
|
|
|
四、復雜外形產品，同樣可以批量化，保質保量生產
|
|
|
五、沒有毛刺，壓點，產品不變形，不改變材料性質
|
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
|
|
|
八、制造各類機械加工所無法完成的金屬部件
|
|
網絡交易，誠信為王！
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的光柵式碼盤原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機）來保證產品品質。
2.光柵式碼盤樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時內出樣。
3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的交貨期限。
4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司光柵式碼盤提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
光柵式碼盤的應用的應用：光電編碼器是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用最多的傳感器， 光電編碼器是由碼盤（光柵式碼盤）和光電檢測裝置組成。碼盤（光柵盤）是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵式碼盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理是通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90º的兩路脈沖信號。
光柵式碼盤的材料有玻璃、金屬、菲林：玻璃碼盤是在玻璃鍍鉻面上腐蝕出明暗碼道，其熱穩定性好，精度高，易碎，成本高；金屬碼盤直接以通和不通刻線，不易碎，但由于金屬不易腐蝕，易形變，精度就有限制，其熱穩定性就要比玻璃的差一個數量級；塑料碼盤是經濟型的，其成本低，不易碎和變形，但精度、熱穩定性、壽命均要差一些。卓力達專業從事不銹鋼光柵式碼盤蝕刻加工，是不銹鋼光柵碼盤蝕刻加工的高新技術企業，蝕刻主要針對的是金屬材料，通常是不銹鋼304的材料使用的比較多，蝕刻光柵式碼盤的小碼道（也指縫寬）可以達到0.06mm，高精度可達+/-0.01mm,可以大批量穩定化的生產。蝕刻不銹鋼光柵的精度較高，成本相對于玻璃光柵要低很多，是很多廠家的選擇，蝕刻制作不銹鋼光柵碼盤要要注意以下參數問題：一般情況下，需要加工的光柵式碼盤的縫隙寬度一般要是使用的材料厚度的1.5倍之間，最低1.2倍。如厚度大于縫寬的時候，就不適用蝕刻工藝來加工了。因為，此時由于化學蝕刻的藥劑的擴張性無法滿足蝕刻量。
光柵式碼盤的特性
● 物料: 不銹鋼（PET片基）, 厚度0.10 mm 或 0.18 mm
● 外徑: 10~100mm
● 高性價比
● 解析度: 32 CPR ~ 1024 CPR (28mm 外徑)
