換熱器板片

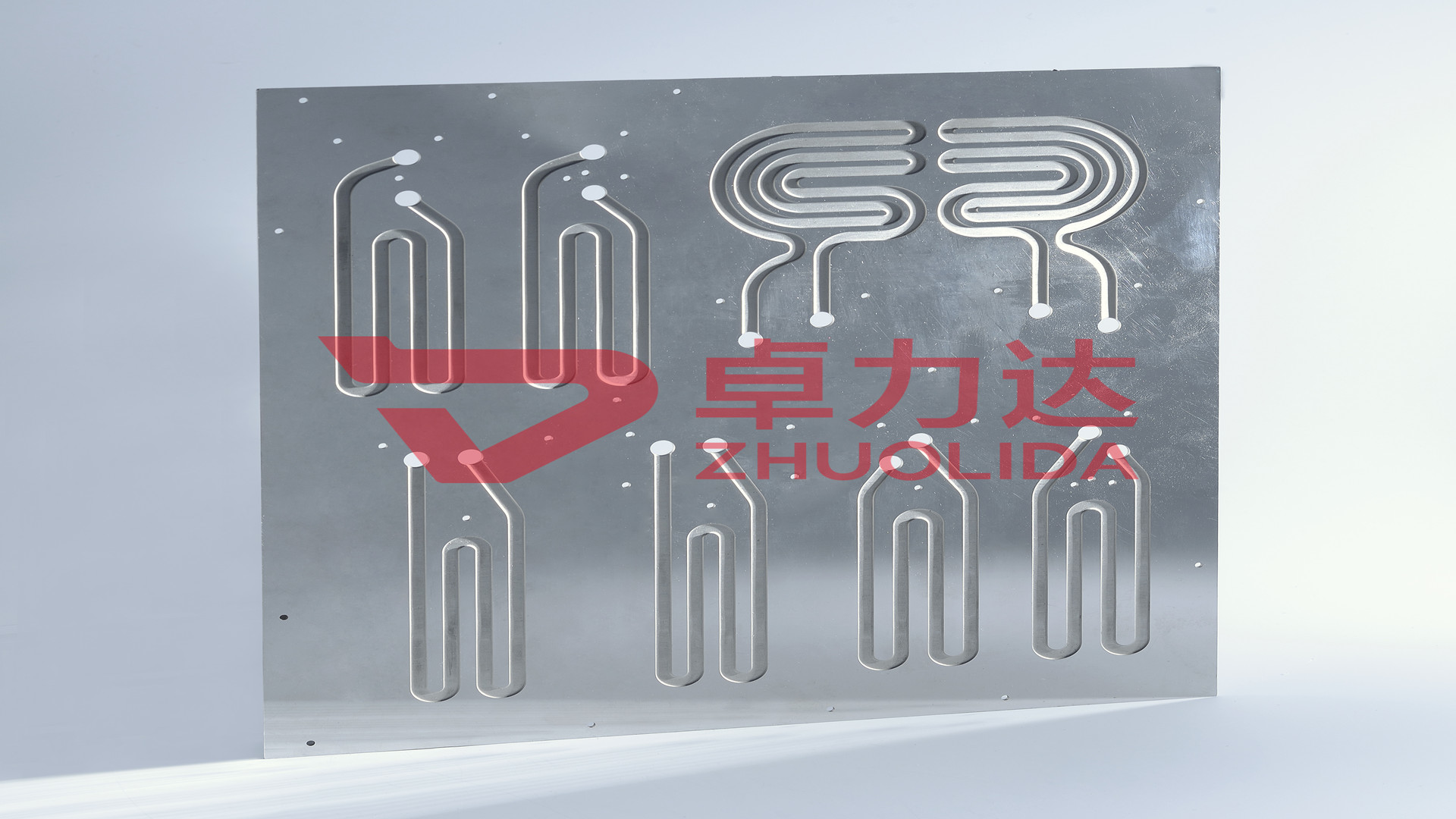

| 產品簡介： | 換熱器板片一次蝕刻成型，在同一板片上,板片流道深度相同,流道之間的間距可以調節，引導流體交替地流經各自的通道，進行熱交換，它們排 列緊密、精度高，體積小，換熱效率高，節省空間。 |
- 咨詢熱線：施洪廣 18932202211
產品詳細描述
|
產品名稱: |
|
|
材料材質: |
金屬鈦、不銹鋼系列的SUS304、SUS316L、各種鋁板等材料。 |
|
材料厚度(公制): |
換熱器板片材料厚度通常是采用0.3mm/0.5mm、0.8mm、1.0mm、1.5mm等。 |
|
產品用途: |
板片一次蝕刻成型，在同一板片上,板片波紋深度相同,從而保證板間每一接觸點完好銜接，引導流體交替地流經各自的通道，進行熱交，它們排列緊密、精度高，體積小，換熱效率高，節省空間。 |
|
產品價格: |
換熱器板片的價格通常是以材料的厚度、產品管控精度要求、量產數量等等因素來進行綜合核定評估的，一般批量越大價格越優惠。 |
|
焊接加工能力: |
卓力達公司擁有先進的換熱器板片生產設備，生產能力強、產品精度高、品質持續穩定，公司每月可生產各種規格的換熱器板片蝕刻產品10000套以上，是國內綜合實力雄厚的換熱器板片生產廠家。 |
|
樣品提供: |
由于打樣數量較多，基于成本的壓力，本公司所有的換熱器板片蝕刻產品都采用付費打樣的模式操作，樣品費用可以在后續的批量訂單中根據協議金額返還給客戶，樣品交期我司一般控制在3天內，加急24小時出樣。 |
|
批量生產時間: |
根據不同客戶的產品需求的厚度和不同的精度管控要求以及訂單批量大小，按計劃正常一星期內檢驗出貨。 |
|
產品檢測及售后: |
本公司所有的換熱器板片蝕刻產品的在制品均采用全程影像在線監控、出貨檢驗均采用二次元影像儀精密檢測和金相檢測。 |
|
換熱器板片的特點 |
|
|
一、換熱器板片一次蝕刻成型，在同一板片上,板片流道深度相同,流道之間的間距可以調節，引導流體交替地流經各自的通道，進行熱交換，它們排 列緊密、精度高，體積小，換熱效率高，節省空間。 |
|
|
二、換熱器板片是采用化學蝕刻的工藝加工而成，板片流道之間的間距可以調整，流道的深度相同，流道內壁光滑，焊接面無劃痕，易于后續的真空擴散焊接的加工。 |
|
|
三、換熱器板片分流區設計：即使寬的板片,也能使流體充分均勻地分布在板片的各個角落，使分流區壓力損失較小。 |
|
誠實做人、誠信經商！
板式換熱器是制冷主機上的重要配件，它是由一組波紋金屬板（換熱器板片）組合而成，板上有四個角孔，供傳熱的兩種液體通過，引導流體交替地流經各自的通道，進行熱交換，它們排 列緊密、精度高，體積小，換熱效率高，節省空間，使用環境要求較高，適合在小型制冷機組上使用，廣泛應用與冶金、石油、化工、食品、制藥、船舶、紡織、造紙等行業，是加熱、冷卻、熱回收、快速的優良設備。
板式換熱器特性：
1、板片分流區設計：即使寬的換熱器板片,也能使流體充分均勻地分布在板片的各個角落，使分流區壓力損失較小。板片所有的換熱面積都參與換熱，板片的所有物理面積都轉化為有效的換熱面積，無換熱死區，不存在流動死角，不容易發生積垢，不易出現積垢引起的氯離子腐蝕，可以充分利用允許的壓力降，提高對流換熱部分的流速，提高整體的換熱效率。
2、板片單邊流設計：整臺板式換熱器僅用一種換熱器板片，更易配管，更易安裝和設備維護，減少板片和膠墊的備品種類和數量。
3、換熱器板片有H和L兩種流道分布角度：通過換熱器板片優化組合,較大限度提高傳熱系數,降低設備造價。
4、換熱器板片一次化學蝕刻成型：在同一板片上,板片流道的深度相同，板片上金屬紋路高度同一，板片薄的可達0.3mm.這樣使得板片承壓能力增強，避免熱應力疲勞，避免振蕩和高頻顫抖引起的機械疲勞腐蝕，板片機械性能更佳，避免了隱性裂紋造成的泄漏，接觸點分布均勻，介質流過板片時，湍流加強，大限度提高傳熱效率，減輕設備重量，在保證承壓要求下，獲得更高的傳熱系數。
微通道換熱器是一種新型換熱器。與傳統的換熱器相比，由于內部換熱器板片流道尺寸的減小，使得流動、蒸發及換熱機制發生改變，從而為產品帶來了一系列的優點，如材料成本低、體積小、重量輕、 能量轉化效率高等。微通道技術的引入使得高集成度電子設備冷卻及相關冷卻系統小型化成為了可能。我們基于已掌握的實驗測試數據及熱流體分析軟件，為客戶開展微細流道冷板及微通道微型換熱器的設計與研發工作，并結合我們在相關產品制造方面的技術優勢，能夠在準時完成產品的制造，依托自主研發的換熱測試平臺，完成產品實際工況的模擬測試，為客戶提供完整可靠的換熱解決方案。
.jpg)
卓力達是國內換熱器板片腐蝕的高新技術企業，與南京航空航天大學以及西安熱工院、成都和動力院等等單位強強合作，服務于軍工、核能行業，經過10多年的經驗積累和快速發展，目前卓力達已經成長為國內生產能力和技術實力雄厚的換熱器板片蝕刻廠家，市場占有率達到了60%。公司在國內華東地區和華南地區擁有兩家精密換熱器板片蝕刻工廠。分別是位于深圳寶安區福永新和華發工業區的深圳市卓力達電子有限公司，和南通高新區的南通卓力達金屬科技有限公司。依托發達的物流系統和優越的采購資源，服務于所有的換熱器板片客戶，如果您想找換熱器板片蝕刻廠家，請您聯系我們卓力達，全體卓力達人將竭誠為您服務！
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司擁有強大的技術力量配置（博士生5人，工程師6人，技術員12人）及先進的生產設備（進口換熱器板片蝕刻設備）來保證產品的品質。
2.各種規格或型號的換熱器板片樣品制作：配備專業的樣品制作小組，在三個工作日內完成評估和制作以及生產標準的制定，如果加急可在72小時內出樣。
3.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備送貨車5臺），快遞可在48小時內到達任何工業城市，與我司合作的快遞公司為知名品牌順豐速運和跨越速運。
4.售后服務：客戶對我司加工的換熱器板片產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術工程師及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
5.卓力達是國內精密換熱器板片蝕刻行業的領頭者，是國內綜合實力雄厚的蝕刻廠家，擁有先進的換熱器板片蝕刻生產線18條，公司所加工的各種換熱器板片產品廣泛供應于國內的軍工、醫療、核電等生產廠商，并獲得一致好評！公司免費提換熱器板片蝕刻工藝解決方案以及行業資訊。
